Antenni-TV ja kaapeli-TV samaan koaksiaaliverkkoon taloyhtiössä

Taloyhtiöissä kiinnostus antenni-TV:n hyödyntämiseen kaapeli-TV-verkon rinnalla on kasvamassa erityisesti jakelumuutosten ja kustannuspaineiden vuoksi. Ensimmäinen tekninen haaste liittyy yleensä taajuuksiin: DVB-T2-antennilähetykset ja DOCSIS-laajakaistadata näyttävät menevän päällekkäin samassa koaksiaaliverkossa. Käytännössä ongelma on kuitenkin ratkaistavissa hallitulla kanavansiirrolla ja oikeilla RF-komponenteilla ilman suuria muutoksia kiinteistön sisäverkkoon.

Miksi antenni-TV:n ja kaapeli-TV:n yhdistäminen kiinnostaa juuri nyt?

MTV:n jakelumuutokset ja operaattorien palvelurakenteiden muutokset ovat lisänneet kiinnostusta vaihtoehtoisiin TV-signaalin jakeluratkaisuihin myös taloyhtiöissä. Monessa kiinteistössä halutaan säilyttää nykyinen koaksiaaliverkko, mutta samalla mahdollistaa antenni-TV-kanavien jakelu ilman laajoja saneerauksia.

Samaan aikaan DOCSIS-pohjaiset kaapelimodeemiverkot käyttävät yhä laajempia taajuusalueita, mikä herättää kysymyksen voidaanko DVB-T2-antenniverkon signaalit ja kaapeli-TV/data siirtää samassa koaksiaaliverkossa ilman häiriöitä?

Vastaus on kyllä,  kun taajuussuunnittelu tehdään oikein.

“Monet olettavat edelleen, ettei taloyhtiössä antenni-tv:tä voida yhdistää kaapeli-tv-verkkoon DOCSIS-datan vuoksi. Käytännössä modernit kanavaprosessorit mahdollistavat erittäin joustavan taajuussuunnittelun ilman sisäverkon uusimista”, Finnsatin tekninen johtaja Vesa Mikkilä kertoo.

Missä ongelma syntyy? DVB-T2 ja DOCSIS käyttävät osittain samoja taajuuksia

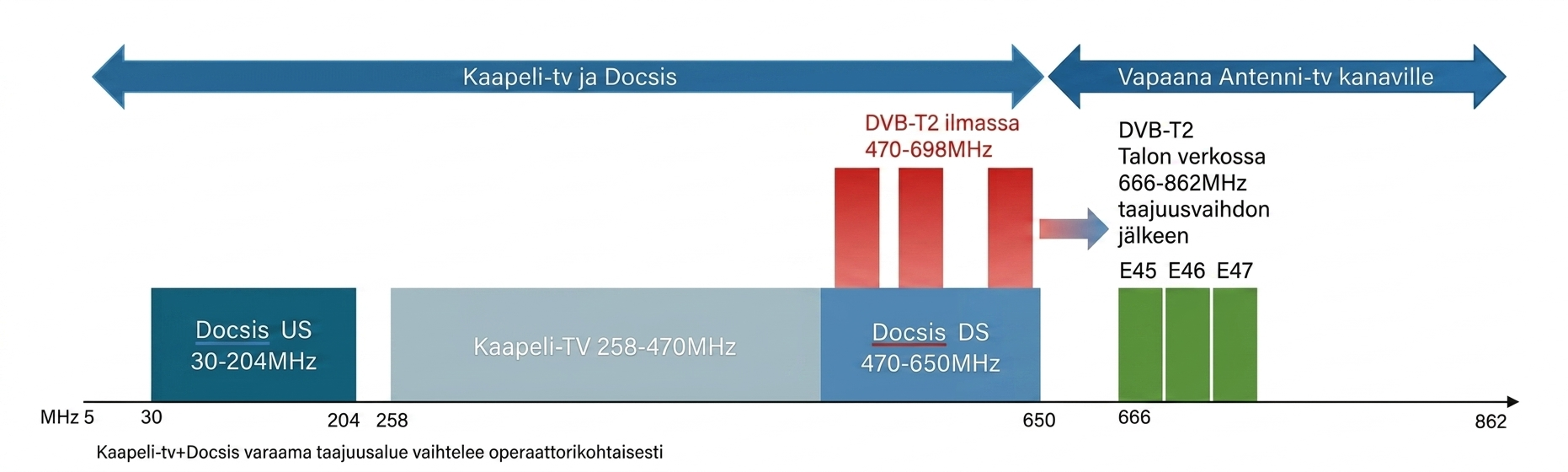

Tyypillisesti taajuusalueet jakautuvat näin:

• Antenni-TV DVB-T2: 470–698 MHz
• Kaapeli-TV DVB-C: 258–470 MHz
• DOCSIS-data: 30–204 MHz sekä jopa 470–600 MHz tai korkeammalle

Ensisilmäyksellä DVB-T2 ja DOCSIS näyttävät menevän päällekkäin erityisesti ylemmillä UHF-taajuuksilla. Tämä aiheuttaisi normaalisti häiriöriskin, jos signaalit syötetään samaan koaksiaaliverkkoon sellaisenaan.

Ratkaisu löytyy kuitenkin antenniverkon kanavanippujen uudelleensijoittamisesta.

Kanavansiirto ratkaisee taajuuskonfliktin

Suomessa antenniverkossa käytetään käytännössä kolmea DVB-T2-kanavanippua. Näiden taajuudet voidaan siirtää ylemmille tai vaihtoehtoisille UHF-kanaville ennen signaalin syöttämistä kiinteistön sisäverkkoon.

Esimerkiksi Lapuan alueella:

• E25
• E33
• E37

voidaan siirtää esimerkiksi kanaville:

• E45
• E46
• E47

Tällöin alin käytetty taajuus alkaa noin 666 MHz:n alueelta, jolloin DOCSIS-liikenteelle jää tilaa alemmille taajuuksille. FM alueen taajuuksia (88-108MHz) ei saa lähettää samaan verkkoon Docsis kanavien kanssa, tämä pitää muistaa ohjelmoinnissa.

Jos kiinteistössä käytetään laajempaa DOCSIS-taajuusaluetta, DVB-T2-kanavat voidaan siirtää vielä tätäkin korkeammille taajuuksille.

Televes AvantX/Avant12-PRO mahdollistaa joustavan kanavamuokkauksen

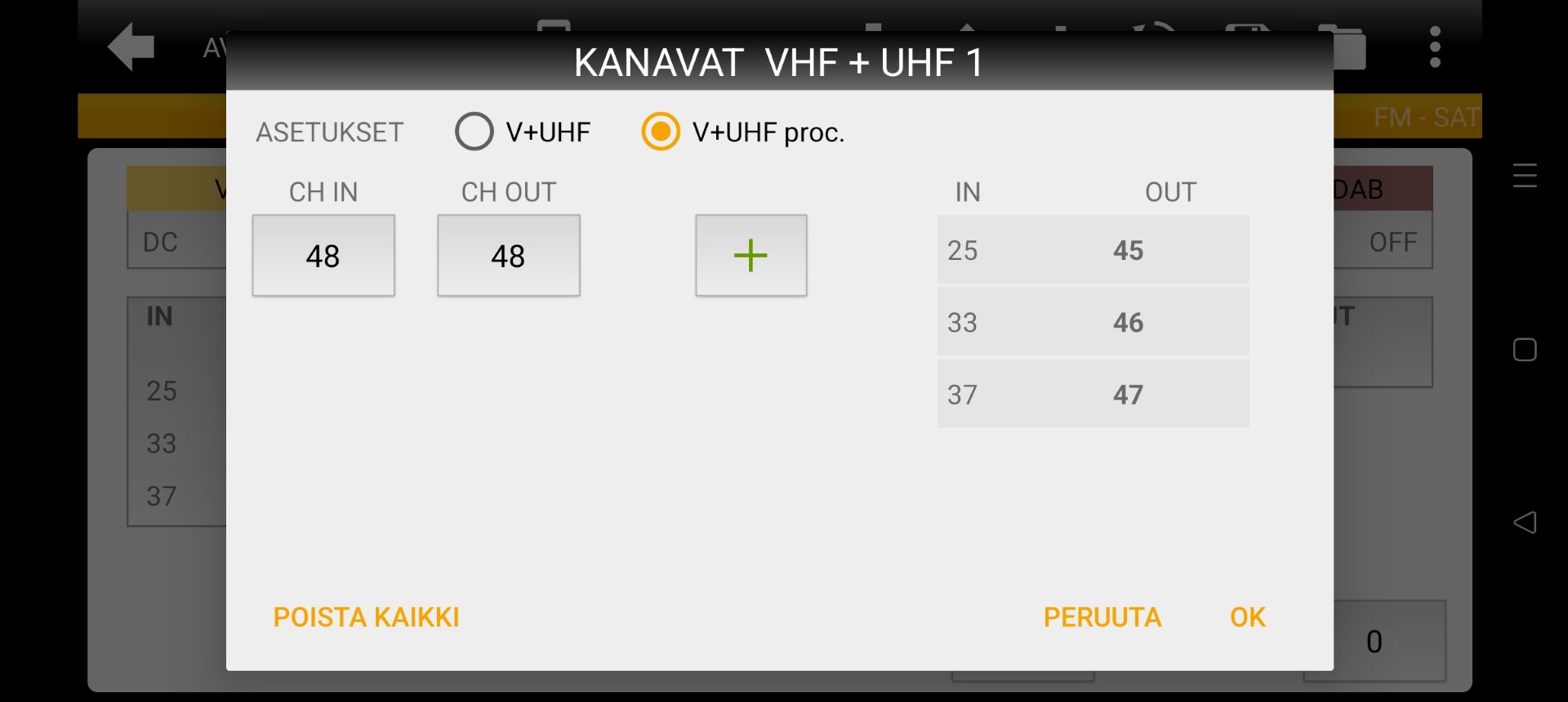

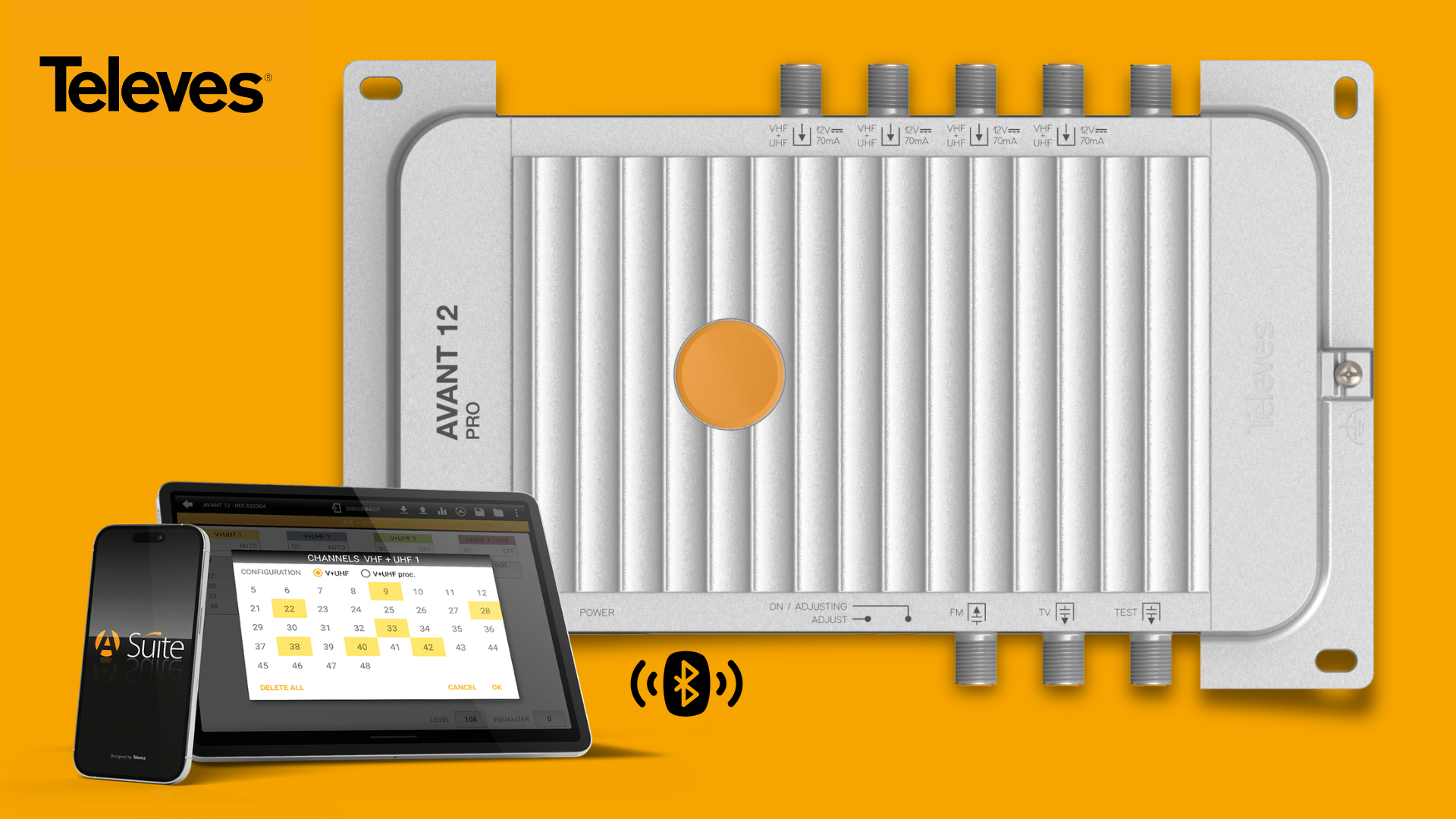

Kanavien siirtäminen onnistuu esimerkiksi Televes Avant12-PRO -vahvistimella (sähkönumero: 7550393), jolla kanavanmuokkaus voidaan tehdä ohjelmallisesti.

Keskeiset hyödyt:

• DVB-T2-kanavien taajuussiirto
• Tarkka suodatus ja vahvistus
• Häiriöiden väistö tarvittaessa
• Soveltuu taloyhtiöiden RF-jakeluun
• Mahdollistaa antenni- ja kaapeliverkon yhteiskäytön

Huom. Televes Avant12-LITE ei tue vastaavaa kanavansiirto-ominaisuutta.

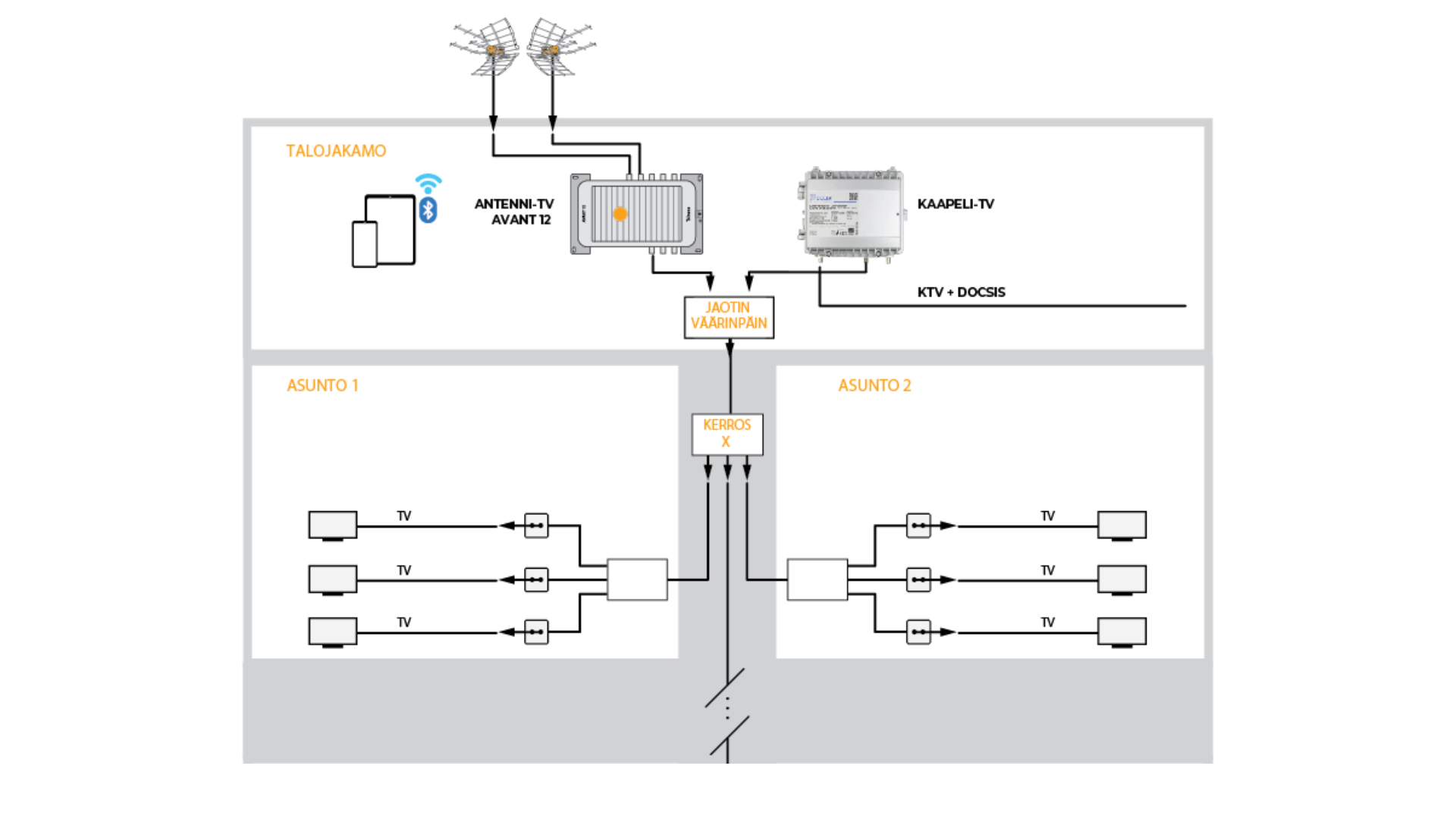

Miten signaalit yhdistetään käytännössä?

Kaapeli-TV- ja antenni-TV-signaalit voidaan yhdistää käyttämällä:

• väärinpäin kytkettyä jaotinta tai
• haaroitinta yhdistimenä

Ratkaisu on yksinkertainen ja kustannustehokas, kun taajuudet on ensin suunniteltu oikein.

Ennen lopullista lähtökanavien valintaa kannattaa kuitenkin tarkistaa kaapeliverkosta mahdolliset:

• pilottisignaalit
• testikanavat
• operaattorin varatut taajuudet

Näiden väistäminen onnistuu yleensä helposti kanavasuunnittelulla.

Avant vahvistimen lähtöön voidaan lisätä ylipäästösuodin, jolla varmistetaan ettei Docsis paluusuunta-alueen kohina lisäänny. Tähän soveltuu esimerkiksi ylipäästösuodin HPF258 tai SHP3-86.

LTE-häiriöt eivät yleensä ole ongelma kiinteistön sisäverkossa

Moni pohtii myös LTE- ja 5G-verkon vaikutuksia antenni-tv-signaaliin. Käytännössä ehjä ja oikein rakennettu koaksiaaliverkko suojaa hyvin ulkopuolisilta mobiilihäiriöiltä.

Tarvittaessa LTE-taajuudet voidaan lisäksi huomioida taajuussuunnittelussa ja jättää väliin käytettävistä kanavista.

Suunnitteletko antenni-TV:n ja kaapeli-TV-verkon yhteiskäyttöä taloyhtiössä?

Finnsatin asiantuntijat auttavat oikean RF-ratkaisun, vahvistimien ja taajuussuunnittelun valinnassa niin uudis- kuin saneerauskohteisiin.

Ota yhteyttä Finnsatiin ja kysy lisää Televes-ratkaisuista taloyhtiöiden yhteisantenniverkkoihin.
